Inverter Hybrid SNA-EU 12K / 14K – 1 Pha | ECO HYBRID Solar Inverter

1. Tổng Quan Sản Phẩm

SNA-EU 12K / 14K là dòng inverter hybrid 1 pha công suất lớn, thiết kế cho hệ thống điện mặt trời hòa lưới – lưu trữ – off-grid/UPS. Thiết bị hỗ trợ 2 MPPT với 4 chuỗi PV, công suất PV đầu vào tối đa 24kW, dòng sạc/xả pin lên đến 250A, cổng GEN riêng biệt cho máy phát điện hoặc AC Coupling, và khả năng chạy song song tối đa 16 máy. Phù hợp cho biệt thự, nhà xưởng nhỏ, văn phòng, homestay và hệ thống tải cao.

2. Điểm Nổi Bật

2 MPPT / 4 strings – tối ưu thu năng lượng từ nhiều hướng mái
PV tối đa 24kW (12kW+12kW)
Dòng sạc/xả pin 250A – hỗ trợ pin dung lượng lớn
Dual AC Output – cấp điện cho nhiều nhóm tải
Cổng GEN riêng – hỗ trợ máy phát điện / AC Coupling đến 19.2kW
Tự động Start/Stop máy phát
Song song tối đa 16 inverter
Wake-up pin từ PV / Lưới / Máy phát

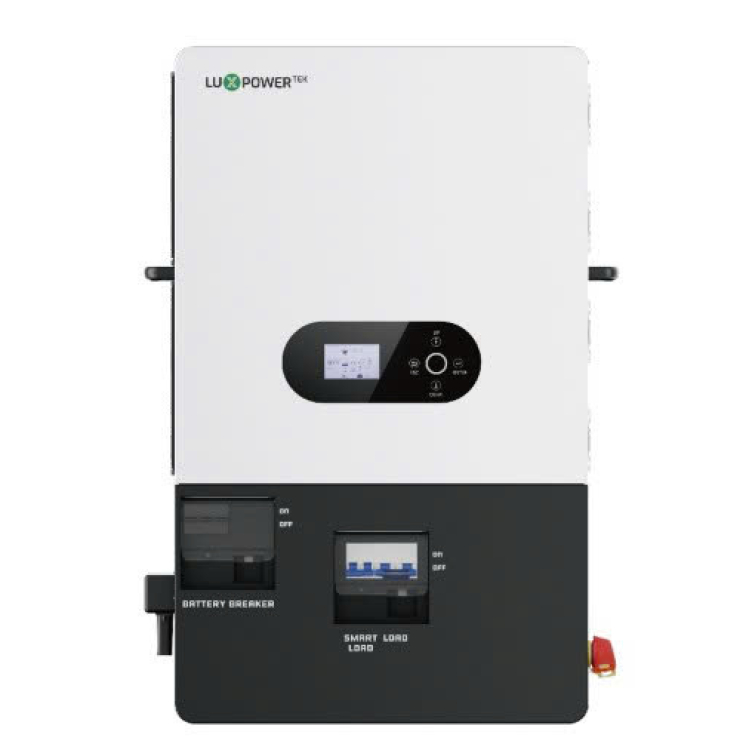

Thiết kế tích hợp Load & Battery Breaker

3. Thông Số Đầu Vào PV (DC)

Thông số	SNA-EU 12K	SNA-EU 14K
Công suất PV tối đa	24.000 W (12kW/12kW)	24.000 W (12kW/12kW)
Điện áp PV danh định	320 V	320 V
Số MPPT độc lập	2 MPPT (2:2 strings)	2 MPPT (2:2 strings)
Dải điện áp PV	100 – 480 V	100 – 480 V
Dải MPPT	120 – 440 V	120 – 440 V
Điện áp khởi động	100 V	100 V
Dòng PV tối đa / MPPT	35A / 35A	35A / 35A
Dòng ngắn mạch / MPPT	44A / 44A	44A / 44A

4. Pin Lưu Trữ (Battery)

Thông số	Giá trị
Loại pin hỗ trợ	Lithium-ion / Lead-Acid
Điện áp pin danh định	48V / 51.2V
Dải điện áp pin	46.4 – 60V / 38.4 – 60V
Dòng sạc/xả tối đa	250A
Công suất sạc/xả tối đa	12.000W
Wake-up pin	Từ PV / Lưới / GEN

5. Thông Số Lưới Điện (Grid – AC Input)

Thông số	Giá trị
Điện áp danh định	230V
Điện áp khởi động	90V
Dải điện áp chấp nhận	130 – 280V
Tần số	50Hz / 60Hz
Dòng AC danh định	100A
Công suất AC vào	24.000W
Hệ số công suất (PF)	0.99
THDi	<5%
Dòng AC passthrough liên tục	100A

6. Cổng Máy Phát (GEN)

Thông số	Giá trị
Điện áp GEN	230V
Tần số GEN	50Hz / 60Hz
Dòng GEN danh định	65A
Công suất GEN vào	15.000W
Dòng relay BYPASS	90A
Tính năng	Auto Start/Stop Generator

7. Đầu Ra UPS / Backup

Thông số	SNA-EU 12K	SNA-EU 14K
Công suất danh định	12.000W	14.000W
Điện áp đầu ra	230V
Dòng đầu ra	52A	60A
Tần số	50Hz / 60Hz
Thời gian chuyển mạch	<10ms (UPS)
Dạng sóng	Pure Sine Wave
THDv	<3%
Bảo vệ quá tải	5s @ ≥150% / 10s @ 110–150% tải

8. Hiệu Suất

Thông số	Giá trị
Hiệu suất tối đa	93.5%
Hiệu suất sạc/xả	93.0%
Hiệu suất MPPT	99.0%

9. Hệ Thống Bảo Vệ

Tính năng	Hỗ trợ
Chống ngược cực PV	Có
Bảo vệ quá dòng / quá áp	Có
Bảo vệ ngắn mạch AC	Có
Giám sát lưới	Có
Công tắc DC	Có
Chống sét	DC/AC Type III
Chống ngược cực pin	Có

10. Thông Số Cơ Học & Môi Trường

Thông số	Giá trị
Kích thước (W×H×D)	530 × 830 × 150 mm
Trọng lượng	43.5 kg
Chuẩn bảo vệ	IP20 (trong nhà)
Nhiệt độ hoạt động	0°C – 45°C
Nhiệt độ lưu trữ	-15°C – 60°C
Độ ẩm	5% – 95% RH
Độ cao	<2000m
Độ ồn	<50 dB
Làm mát	Smart Cooling (quạt thông minh)
Topology	Transformer-less / Transformer
